UNIDAD DE OBRA CCP082: ANCLAJE PERMANENTE DE MURO PANTALLA.
CARACTERÍSTICAS TÉCNICAS

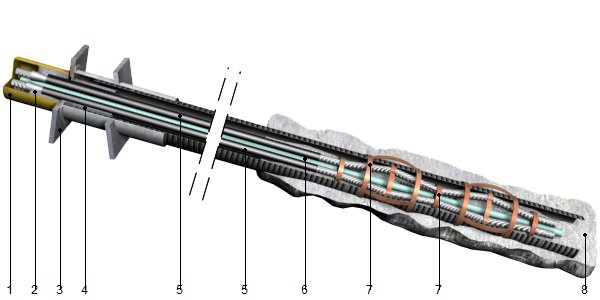

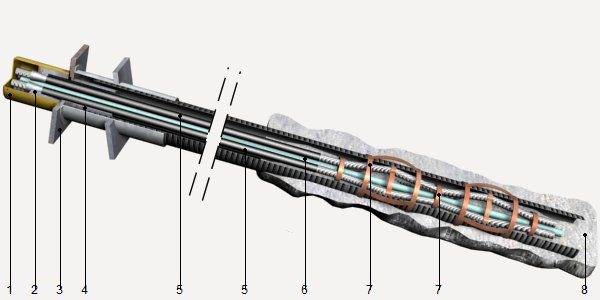

Anclaje permanente de muro pantalla al terreno, "PANTALLAX", con inclinación de 30° respecto al plano horizontal, hasta 17,5 m de longitud, para asegurar la estabilidad del muro pantalla, durante un tiempo de servicio superior a 2 años, compuesto de los siguientes trabajos: extracción de tierras con medios mecánicos, mediante perforación del muro pantalla y del terreno, con entubación de 133 mm de diámetro exterior; introducción de 3 cables formados por cordones trenzados de acero de 0,6" (15,2 mm) de diámetro nominal, engrasados y envainados en tubo de PE; inyección a presión mediante el sistema de inyección única global (IU), de lechada de cemento CEM I 42,5N, con una relación agua/cemento de 0,4, dosificada en peso, para protección y formación del bulbo; para recibir la cabeza de anclaje permanente, y carga manual de escombros sobre camión o contenedor.
NORMATIVA DE APLICACIÓN
Ejecución, control y documentación: UNE-EN 1537. Ejecución de trabajos geotécnicos especiales. Anclajes.
CRITERIO DE MEDICIÓN EN PROYECTO
Longitud medida desde la cara de apoyo de la cabeza de anclaje hasta el extremo del bulbo, según documentación gráfica de Proyecto.
CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA
DEL SOPORTE.
Se habrán extraído las tierras por la cara interior del muro pantalla hasta la cota necesaria.
DEL CONTRATISTA.
Presentará prueba documental de la capacidad técnica de la empresa ejecutora.
PROCESO DE EJECUCIÓN
FASES DE EJECUCIÓN.
Perforación de la pantalla y el terreno. Colocación de los cables. Inyección de la lechada. Limpieza de los restos generados. Carga manual de escombros sobre camión o contenedor. Realización de pruebas de servicio.
CONDICIONES DE TERMINACIÓN.
El anclaje mantendrá la rigidez durante su vida útil.
PRUEBAS DE SERVICIO.
Ensayo de aceptación.
Normativa de aplicación: UNE-EN 1537. Ejecución de trabajos geotécnicos especiales. Anclajes
CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO
Se medirá la longitud total del cable de los anclajes ejecutados según especificaciones de Proyecto.
