CCP081

m

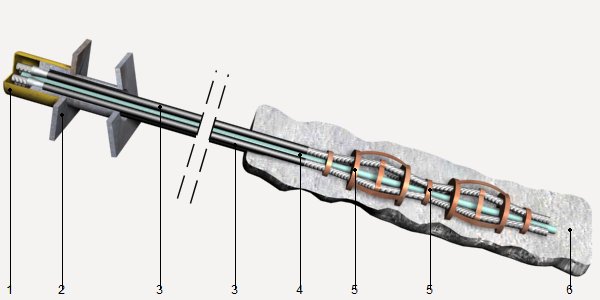

Anclaje provisional de muro pantalla.

88,03€

Anclaje provisional de muro pantalla al terreno, "PANTALLAX", con inclinación de 30° respecto al plano horizontal, hasta 17,5 m de longitud, para asegurar la estabilidad del muro pantalla durante los trabajos de excavación de las tierras, hasta que se rigidice definitivamente el muro mediante sus uniones con el resto de la estructura, durante un tiempo de servicio inferior a 2 años, compuesto de los siguientes trabajos: extracción de tierras con medios mecánicos, mediante perforación del muro pantalla y del terreno, con entubación de 114 mm de diámetro exterior; introducción de 3 cables formados por cordones trenzados de acero de 0,6" (15,2 mm) de diámetro nominal, engrasados y envainados en tubo de PE; inyección a presión mediante el sistema de inyección única global (IU), de lechada de cemento CEM I 42,5N, con una relación agua/cemento de 0,4, dosificada en peso, para protección y formación del bulbo; fijación de los cables a la cabeza de anclaje formada por placa de apoyo y cuña de acero; tesado de los cables con gato de tesado multifilar y central hidráulica, una vez fraguada la lechada de cemento; sellado de la perforación y puesta en servicio, y carga manual de escombros sobre camión o contenedor.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt07aav110b

m

Cable formado por cordones de acero UNE 36094 Y 1860 S7, de 0,6" (15,2 mm) de diámetro nominal y 1860 MPa de carga unitaria máxima, para anclajes "PANTALLAX" al terreno.

2,000

3,00

6,00

mt07aav120b

m

Tubo de polietileno de alta densidad (PEAD/HDPE), para envainar los cables en anclajes "PANTALLAX" al terreno.

1,000

7,00

7,00

mt08aaa010a

m³

Agua.

0,010

1,50

0,02

mt08cem010c

kg

Cemento Portland CEM I 42,5 N, en sacos, según UNE-EN 197-1.

25,000

0,11

2,75

mt07aav105

Ud

Repercusión, por metro de anclaje provisional de muro pantalla, de cabeza de anclaje, para un máximo de siete cables de 0,6" (15,2 mm) de diámetro nominal, formada por placa de apoyo y cuñas de acero, incluso tesado y puesta en servicio de la misma.

1,000

32,40

32,40

Subtotal materiales:

48,17

2

Equipo y maquinaria

mq03pan020a

h

Equipo mecánico para realización de los trabajos de perforación del muro y del terreno, con o sin entubación para anclaje provisional de muro pantalla.

0,500

31,36

15,68

Subtotal equipo y maquinaria:

15,68

3

Mano de obra

mo042

h

Oficial 1ª estructurista.

0,500

23,03

11,52

mo089

h

Ayudante estructurista.

0,500

21,86

10,93

Subtotal mano de obra:

22,45

4

Costes directos complementarios

%

Costes directos complementarios

2,000

86,30

1,73

Costes directos (1+2+3+4):

88,03

Referencia y título de la norma

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

EN 197-1:2011

1.7.2012

1.7.2013

1+

Cemento. Parte 1: Composición, especificaciones y criterios de conformidad de los cementos comunes.

UNIDAD DE OBRA CCP081: ANCLAJE PROVISIONAL DE MURO PANTALLA.

CARACTERÍSTICAS TÉCNICAS

Anclaje provisional de muro pantalla al terreno, "PANTALLAX", con inclinación de 30° respecto al plano horizontal, hasta 17,5 m de longitud, para asegurar la estabilidad del muro pantalla durante los trabajos de excavación de las tierras, hasta que se rigidice definitivamente el muro mediante sus uniones con el resto de la estructura, durante un tiempo de servicio inferior a 2 años, compuesto de los siguientes trabajos: extracción de tierras con medios mecánicos, mediante perforación del muro pantalla y del terreno, con entubación de 114 mm de diámetro exterior; introducción de 3 cables formados por cordones trenzados de acero de 0,6" (15,2 mm) de diámetro nominal, engrasados y envainados en tubo de PE; inyección a presión mediante el sistema de inyección única global (IU), de lechada de cemento CEM I 42,5N, con una relación agua/cemento de 0,4, dosificada en peso, para protección y formación del bulbo; fijación de los cables a la cabeza de anclaje formada por placa de apoyo y cuña de acero; tesado de los cables con gato de tesado multifilar y central hidráulica, una vez fraguada la lechada de cemento; sellado de la perforación y puesta en servicio, y carga manual de escombros sobre camión o contenedor.

NORMATIVA DE APLICACIÓN

Ejecución, control y documentación: UNE-EN 1537. Ejecución de trabajos geotécnicos especiales. Anclajes.

CRITERIO DE MEDICIÓN EN PROYECTO

Longitud medida desde la cara de apoyo de la cabeza de anclaje hasta el extremo del bulbo, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

PRUEBAS DE SERVICIO.

Ensayo de aceptación.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la longitud total del cable de los anclajes ejecutados según especificaciones de Proyecto.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 04 11

Cables distintos de los especificados en el código 17 04 10.

0,012

0,008

17 02 03

Plástico.

0,115

0,192

17 01 01

Hormigón (hormigones, morteros y prefabricados).

0,158

0,105

Residuos generados:

0,285

0,305

15 01 01

Envases de papel y cartón.

0,492

0,656

17 02 03

Plástico.

0,075

0,125

17 02 01

Madera.

0,066

0,060

Envases:

0,633

0,841

Total residuos:

0,918

1,146
